ОКЛайн-ТС
ОКЛайн-ТС | силовая кабельная линия
СОСТАВ ОКЛайн-ТС

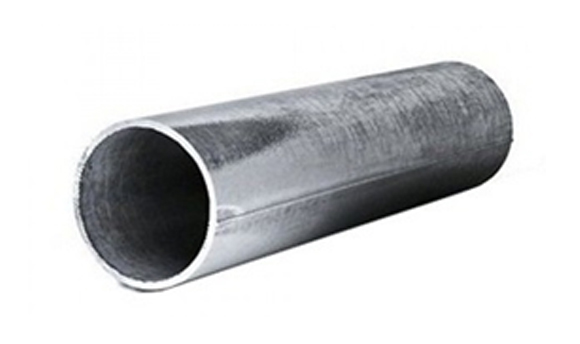

Трубы электросварные ЭСВ | ГОСТ 10704-91
Трубы стальные электросварные оцинкованные и неоцинкованные изготавливают по ГОСТ 10704-91.
Применяются для одиночной и групповой прокладки кабельных линий в горизонтальной, вертикальной или наклонной плоскостях, при наличии высоких требований к механической стойкости ОКЛ. Применение ЭСВ трубы обеспечивает высокую механическую защиту кабельной линии и в значительной мере оправдано для условий эксплуатации с большими перепадами температур.
Применяются для одиночной и групповой прокладки кабельных линий в горизонтальной, вертикальной или наклонной плоскостях, при наличии высоких требований к механической стойкости ОКЛ. Применение ЭСВ трубы обеспечивает высокую механическую защиту кабельной линии и в значительной мере оправдано для условий эксплуатации с большими перепадами температур.
Стальная электросварная труба обладает:
- высокой прочностью;
- коррозийной устойчивостью;
- повышенной износоустойчивостью;
- надежностью;
- длительными эксплуатационными характеристиками.
В файлах представлены таблицы с размерами и массой труб стальных электросварных.
Подобрать элементы крепления для монтажа ОКЛ из Каталога
Элементы крепления для монтажа ОКЛ на базе стальных труб

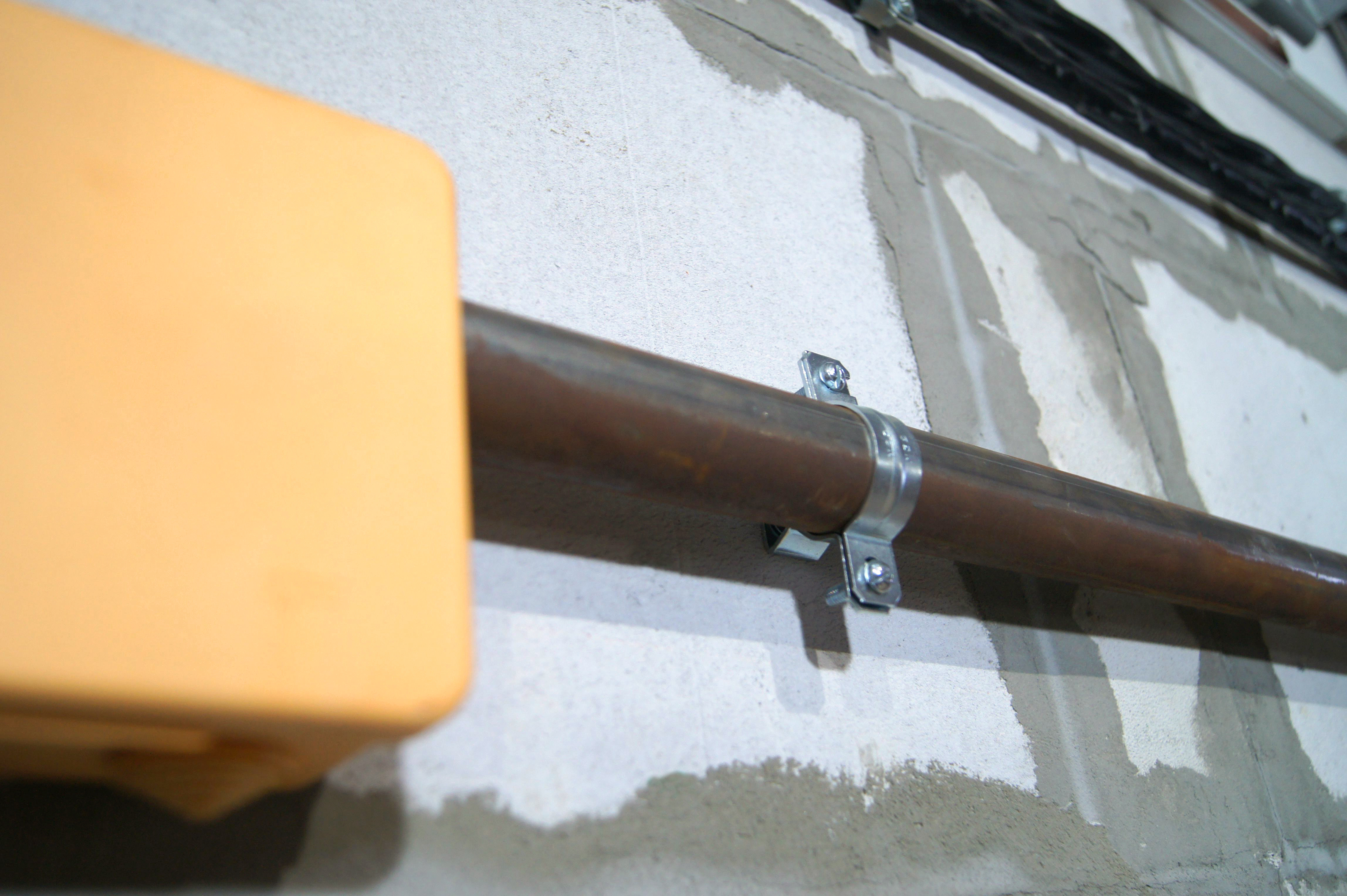

Для крепления линии ОКЛ на базе стальных труб оцинкованных и неоцинкованных, изготовленных по ГОСТ 10704-91, применяют следующие виды огнестойкого крепежа:

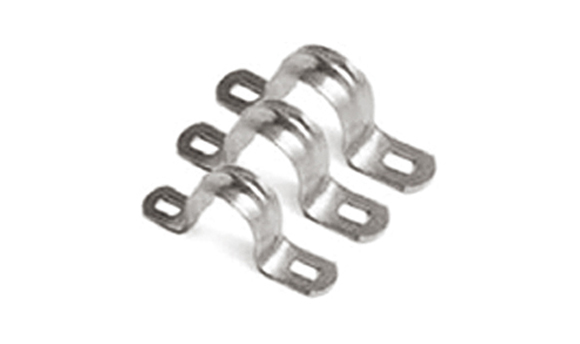

- Скобы оцинкованные двухлапковые из стали.

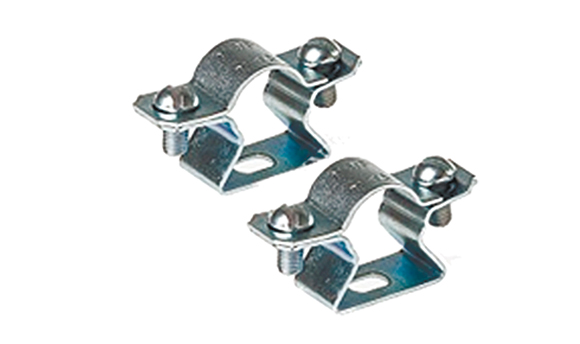

- Скобы дистанционные.
Дюбели и анкеры
- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.

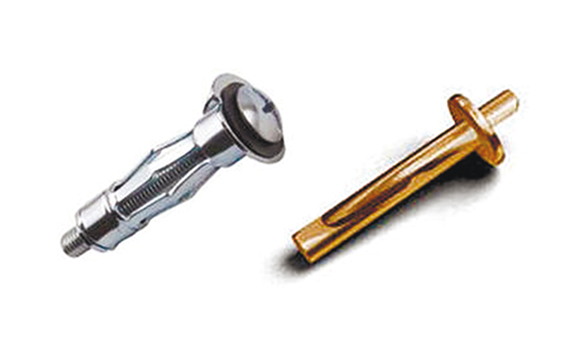

- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
ДОПУСКАЕТСЯ использование других крепежных элементов общепромышленного назначения, изготовленных из оцинкованной стали.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Огнестойкие металлические распаячные коробки ООО "КМ-Профиль" | ТУ 27.33.13-013-84386795-2022
Производитель: ООО "КМ-профиль".
Характеристики:
В зависимости от типоразмеров коробки комплектуются различными видами соединительных клемм из огнестойкой керамики. Клеммные соединители с крепежным отверстием надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Характеристики соединителей:
Огнестойкие распределительные коробки со стальным корпусом серии FIREFORT® предназначена для применения в соединениях и отводах электрических сигнальных, контрольных и силовых цепей систем, требующих сохранения работоспособности при пожаре – в огнестойких кабельных линиях (ОКЛ).
Обеспечивают необходимое время для локализации неконтролируемого горения и эвакуации людей в безопасную зону.
Коробка изготовлена с использованием элементов из негорючих материалов. Устанавливается при помощи крепёжных элементов.
Характеристики:
- Материал коробки – сталь;
- Цвет: RAL 3020;
- Степень защиты IP 41; IP55; IP65;
- Климатическое исполнение УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице.
Клеммные соединители:
- Материал – термостойкая керамика до 1200°С.
- Номинальное сечение провода – 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25 мм2.
- Номинальный ток 5-65А.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-ТС
Е90
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 16 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-025-45310838-2020
- Производитель: АО «Ивановский кабельный завод»
Е90
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
Е60
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
примеры монтажа ОКЛайн-ТС
Примеры монтажа ОКЛ на базе труб стальных электросварных, изготовленных по ГОСТ 10704-91, представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-005-2022.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-005-2022 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр", ООО "Элтрос", АО "Ивановский кабельный завод", АО "СПКБ Техно".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-005-2022 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр", ООО "Элтрос", АО "Ивановский кабельный завод", АО "СПКБ Техно".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-ТС

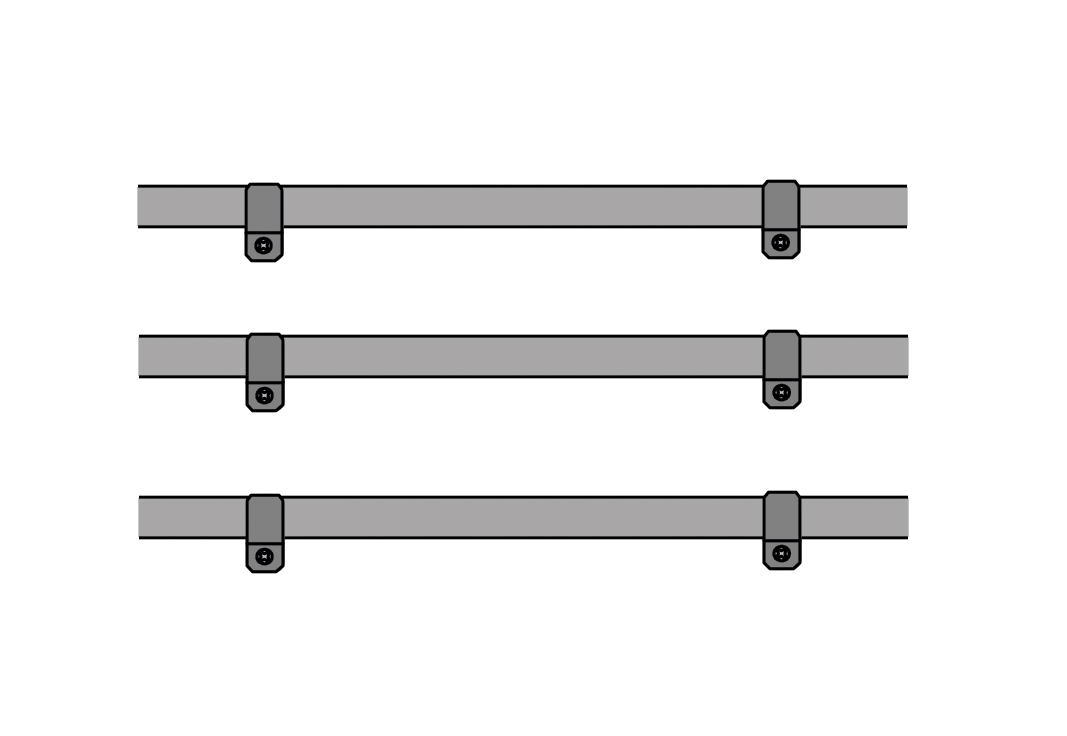

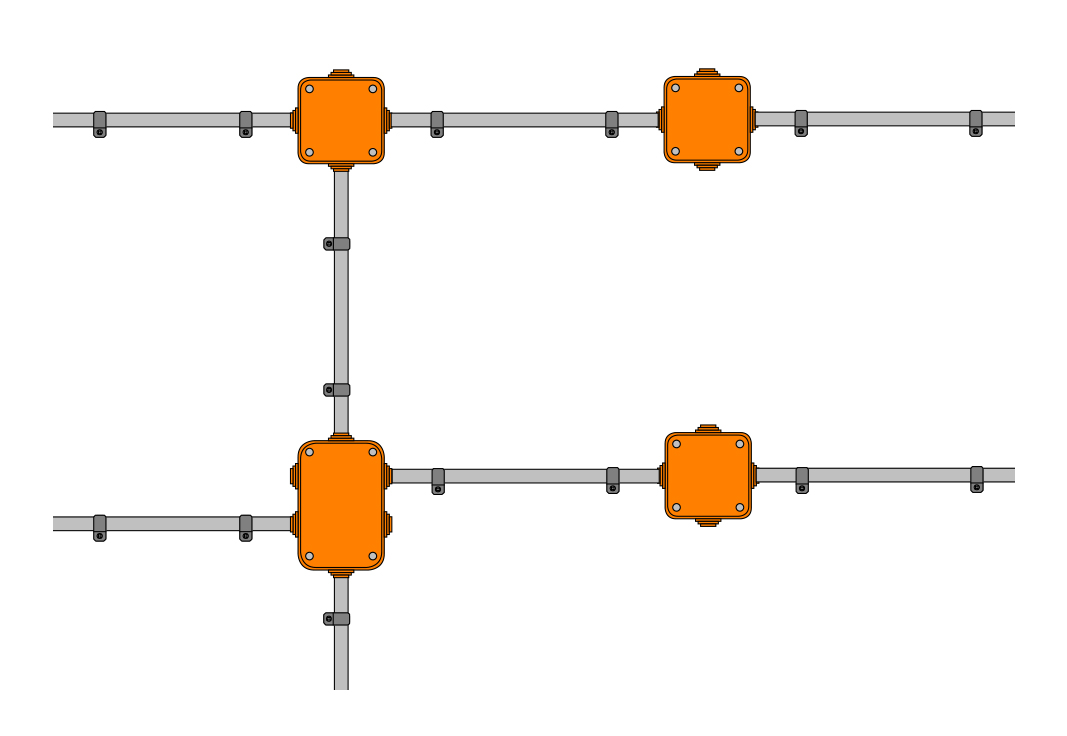

В данной марке ОКЛ кабель прокладывается в трубах стальных электросварных, изготовленных по ГОСТ 10704-91, с использованием огнестойких элементов крепления, с коробками распаячными огнестойкими ЗАО "Рувинил", коробками распаячными металлическими огнестойкими производства ООО "КМ-профиль".
документы и материалы ОКЛайн-ТС
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
Александр И. Ташлыков
Олег А. Головин
