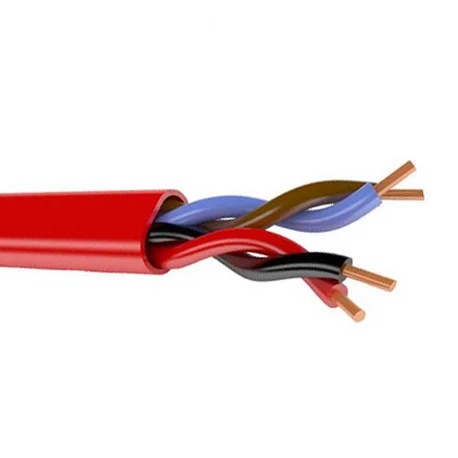

Кабель сигнализации и связи КСВВнг(А)-LS 2х2х0,50

Описание и конструкция кабеля КСВВ

Токопроводящие жилы из медной проволоки диаметром 0,4, 0,50, 0,64 или 0,80 мм.
Изоляция ПВХ-пластикатом.
Оболочка из ПВХ-пластиката/ Возможно изготовление с оболочкой из светостабилизированного полиэтилена.
Жилы однопроволочные.
Жилы располагаются параллельно или скручены. Количество жил: 2-20.

Условия монтажа и эксплуатации кабеля КСВВ

Вид климатического исполнения (по ГОСТ 15150-69): УХЛ и Т категории размещения 2, 3, 4.
Окружающая среда - от -40°С до +60°С.
В условиях монтажных изгибов - до 0°С,
Повышенная влажность воздуха - до 98% при температуре - до 35°С;
Минимальный радиус изгиба - 10 номинальных наружных диаметров кабеля.

Технические характеристики кабеля КСВВ

Массогабаритные параметры кабеля КСВВ

Доступные методы контроля качества

Визуальный осмотр.
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок и расчет сечения жилы по формуле 0,785d_пр² (где N– число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.
