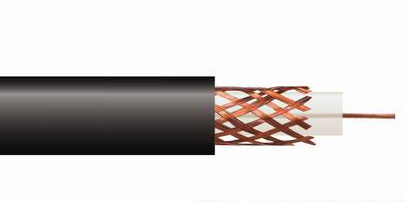

Кабель коаксиальный радиочастотный РК 50-9-12 ELTROS

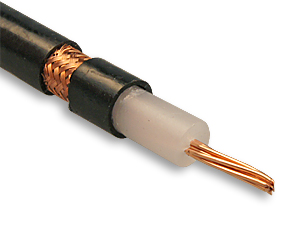

Описание и конструкция кабеля РК

Кабели РК по конструктивному выполнению изоляции разделяются на три группы:

1. Кабели со сплошной изоляцией, у которых все пространство между внутренним и внешним проводниками заполнено сплошной изоляцией или обмоткой из изоляционных лент.

2. Кабели с воздушной изоляцией, у которых между внутренним и внешним проводниками имеются участки пространства, заполненные только воздухом. Конструктивно это обеспечивается тем, что на внутреннем проводнике через определенный интервал располагаются выполненные из изоляционного материала шайбы, колпачки или кордель, наложенный по винтовой спирали, образующие изоляционный каркас между внутренним и внешним проводниками.

3. Кабели с полувоздушной изоляцией, у которых между внутренним и внешним проводниками располагаются в различных сочетаниях слои твердой изоляции и воздуха. Конструктивно это может быть трубка из изоляционного материала, выполненная сплошной или в виде обмотки из лент, расположенная поверх или под изоляционным каркасом, помещенным между внутренним и внешним проводниками. К полувоздушной изоляции относится также пористо- пластмассовая, баллонная и изоляция в виде шлицованной трубки.

По номинальному волновому сопротивлению устанавливаются следующие ряды: 50, 75,100, 150 и 200 Ом. Кабели с волновым сопротивлением 75 Ом преимущественно применяются в цепях передачи телевизионных сигналов. Кабели с волновым сопротивлением 50 Ом в последнее время находят широкое применение при построении сетей передачи данных.

Кабели в зависимости от номинального диаметра по изоляции разделяют на четыре группы:

По теплостойкости кабели разделяют на три категории:

Пример обозначения:
РК 75 (50) – 4 – 11 - кабель c номинальным волновым сопротивлением 75 (50), с диаметром по изоляции 4мм, 1 конструкции изоляции и категории теплостойкости, 1- номер разработки

Для коллективных и индивидуальных телевизионных антенн предназначены кабели типа РК с добавлением индексов «А», «АИ», «АИТ» после обозначения. Данные кабели характеризуются большим разбросом геометрических размеров, более низкой плотностью оплетки и большим коэффициентом затухания.

Кабели типа RG - коаксиальные кабели с волновым сопротивлением 75 или 50 Ом, в которых в качестве экрана используется алюминиевая фольга с оплеткой из медных луженых проволок. Имеют несколько разновидностей, которые отличаются типом и материалом исполнения, а соответственно и ценой. Аналог российского РК.

Кабели SAT - коаксиальные кабели с волновым сопротивлением 75 Ом, по конструкции аналогичны RG. В основном применяются для инсталляции систем спутникового или кабельного телевидения. Аналог российского РК75.

Условия монтажа и эксплуатации

Диапазон рабочих температур для кабеля:

Температура монтажа для кабеля:

Срок службы кабеля:

Технические характеристики

Электрическая емкость кабелей с волновым сопротивлением 75 Ом составляет 67 пФ/м, кабелей с волновым сопротивлением 50 Ом - 100 пФ/м.

Для кабелей с добавлением индексов «А», «АИ», «АИТ» после обозначения коэффициент затухания нормируется примерно на 50% выше.
