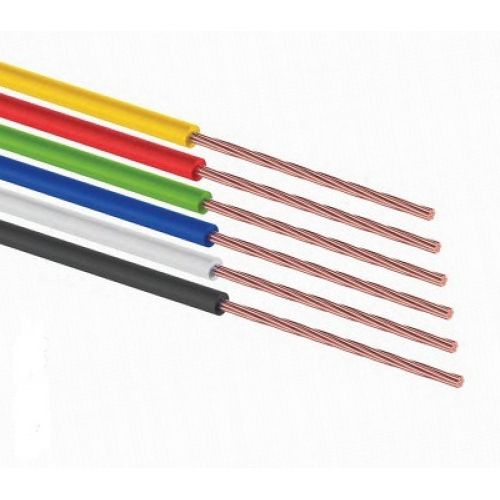

Провод монтажный НВМ4-0,2 (Автопровод) серый

Описание и конструкция провода НВ-4

НВ 4 – провод монтажный с жилой из медных луженых проволок 4 класса гибкости по ГОСТ 22483, с изоляцией из ПВХ-пластиката.

Расшифровка обозначения:

Пример обозначения: НВ-0,5 4 600 - провод НВ с жилой сечением 0,5 мм² 4 класса на номинальное напряжение 600 В

Поскольку провода предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам.

Диапазон выпускаемых сечений – от 0,08 до 1,5 мм².

Жилы должны быть скручены из медных луженых проволок диаметром не более указанного в таблице.

Номинальная толщина ПВХ-изоляции составляет 0,35 мм для проводов на напряжение 600 В и 0,45 мм для проводов на напряжение 1000 В, минимальная – 0,20 и 0,30 мм соответственно.

Максимальный наружный диаметр для проводов на напряжение 600 и 1000 В приведен в таблице.

Провода должны изготовляться различных цветов. Расцветка должна быть сплошная или в виде полос. Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе по обозначению указанному в таблице.

 При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «СЦ»).

Условия монтажа и эксплуатации провода НВ-4

Основной диапазон температур окружающей среды при эксплуатации от минус -50°С до +50°С. Допускается кратковременная эксплуатация при температуре 70°С(до 6000 ч) и при 105°С(до 1000 ч). Не распространяет горение при одиночной прокладке. Срок службы – не менее 15 лет.

Технические характеристики провода НВ-4

Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более указанного в таблице.

 Электрическое сопротивление изоляции на 1 км длины должно быть не менее 10 МОм при температуре 20°С и не менее 0,1 МОм при температуре 105°С.

Провода должны выдерживать с предварительной выдержкой в воде в течении 30 мин испытание переменным напряжением частотой 50 Гц в течение 1 мин, приложенным между жилой и водой значением 2000 В для проводов на напряжение 600 в и 3000 В для проводов на напряжение 1000 В.

Провода должны быть устойчивы к вибрационным нагрузкам в диапазоне частот до 600 Гц с ускорением до 10 g . Усадка от кратковременного нагрева должна быть не более 2 мм.

Требования к упаковке провода НВ-4

Провода должны поставляться в бухтах или на катушках. Диаметр бухты или диаметр шейки катушки не регламентируется. Допускается намотка в одну бухту (на катушку) не более трех отрезков провода одного сечения, напряжения и цвета.

Строительная длина должна быть не менее 50 м. В одной поставочной партии допускается не более 20% проводов длиной не менее 10 м.

Требования к маркировке провода НВ-4

На ярлыке, прикрепленном к бухте или катушке, должны быть указаны:

Требования к условиям хранения провода НВ-4

По условиям климатического исполнения провода должны храниться в закрытых помещениях.

Массогабаритные параметры провода НВ-4

Ориентировочные массы проводов для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Доступные методы контроля качества провода НВ-4

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр
Могут быть проверены: число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки d_пр и расчет сечения жилы по формуле 0,785d_пр² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено омметром с подходящим пределом измерения и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.
