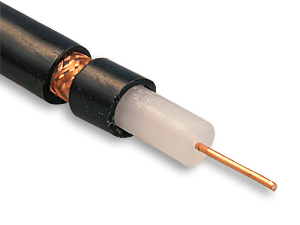

Кабель коаксиальный телевизионный РК 75-7-12 ELTROS

Описание и конструкция кабелей телевизионных РК

Кабели по конструктивному выполнению изоляции разделяются на три группы:

1. Кабели со сплошной изоляцией, у которых все пространство между внутренним и внешним проводниками заполнено сплошной изоляцией или обмоткой из изоляционных лент.

2. Кабели с воздушной изоляцией, у которых между внутренним и внешним проводниками имеются участки пространства, заполненные только воздухом (т.е. между проводниками можно провести условную линию, которая на всем своем протяжении не встретит твердой изоляции). Конструктивно это обеспечивается тем, что на внутреннем проводнике через определенный интервал располагаются выполненные из изоляционного материала шайбы, колпачки или кордель, наложенный по винтовой спирали, образующие изоляционный каркас между внутренним и внешним проводниками.

3. Кабели с полувоздушной изоляцией, у которых между внутренним и внешним проводниками располагаются в различных сочетаниях слои твердой изоляции и воздуха. Конструктивно это может быть трубка из изоляционного материала, выполненная сплошной или в виде обмотки из лент, расположенная поверх или под изоляционным каркасом, помещенным между внутренним и внешним проводниками. К полувоздушной изоляции относится также пористо-пластмассовая, баллонная и изоляция в виде шлицованной трубки.

По номинальному волновому сопротивлению устанавливаются следующие ряды:
50, 75, 100, 150 и 200 Ом.

Кабели с волновым сопротивлением 75 Ом преимущественно применяются в цепях передачи телевизионных сигналов.

Кабели с волновым сопротивлением 50 Ом в последнее время находят широкое применение при построении сетей передачи данных.

Допускается в технически обоснованных случаях волновое сопротивление менее 50 Ом. Значения выбираются из ряда: 6; 9,5; 12,5; 19; 25; 37,5 Ом.

В соответствии с ГОСТ 11326.0-78 номинальный диаметр по изоляции должен быть равен одной из величин следующего ряда: 0,60; 0,87; 1,0; 1,5; 2,2; 2,95; 3,7; 4,6; 4,8; 5,6; 7,25; 9,0; 11,5; 13,0; 17,3; 24,0; 33,0; 44,0; 60,0; 75,0 мм. Допускается разработка и изготовление кабелей с диаметром меньше 0,6 мм.

Кабели в зависимости от номинального диаметра по изоляции разделяют на четыре группы:

По теплостойкости кабели радиочастотные коаксиальные разделяют на три категории:

Обозначение кабелей должно состоять из букв «РК» и трех чисел, разделенных тире:

Каждой группе изоляции при соответствующей теплостойкости кабеля присвоено следующее цифровое обозначение:

К обозначению кабелей повышенной однородности или повышенной стабильности параметров в конце через тире добавляется буква «С».

В обозначении кабелей, имеющих защитный покров (броню) стандартного типа, в конце через тире должно быть указано буквенное обозначение типа брони.

В технически обоснованных случаях допускается введение дополнительных буквенных обозначений, что должно быть оговорено в стандарте или технических условиях на кабель определенной марки.

Для коллективных и индивидуальных телевизионных антенн предназначены кабели типа РК с добавлением индексов «А», «АИ», «АИТ» после обозначения. Данные кабели характеризуются большим разбросом геометрических размеров, более низкой плотностью оплетки и меньшим коэффициентом затухания.

Пример обозначения: РК 75-4-11 - радиочастотный кабель с номинальным волновым сопротивлением 75 Ом (кабель рк 75), со сплошной изоляцией обычной теплостойкости, номинальным диаметром по изоляции 4,6 мм и порядковым номером разработки 1

Конструктивные параметры отдельных типов кабелей приведены в таблице. В таблице приняты следующие условные обозначения: М – медная проволока, П – полиэтилен, В – ПВХ- пластикат, ОМ – оплетка медными проволоками, ДОМ – двойная оплетка медными проволоками, d_пр – диаметр проволоки, D_из – диаметр по изоляции, D_об – диаметр по оболочке.

Плотность оплетки во внешнем проводнике должна составлять для всех указанных кабелей 88-92%.

Для кабелей с добавлением индексов «А», «АИ», «АИТ» после обозначения плотность оплетки ниже и составляет не более 70 %.

Условия монтажа и эксплуатации радиочастотных кабелей коаксиальных

Кабели с полиэтиленовой оболочкой предназначены для эксплуатации при температуре от -60°С до +85°С, с оболочкой из ПВХ-пластиката – при температуре от -40°С до плюс 70°С. Изгибы в процессе эксплуатации допускаются при температуре не ниже -40°С.

Кабели должны выдерживать монтажные изгибы, указанные в таблице.

Срок службы кабелей с полиэтиленовой оболочкой – 12 лет, с оболочкой из ПВХ-пластиката – 8 лет.

Технические характеристики кабелей телевизионных РК

Электрическая емкость кабелей с волновым сопротивлением 75 Ом (кабель рк 75) составляет 67 пФ/м, кабелей с волновым сопротивлением 50 Ом – 100 пФ/м.

Справочные значения коэффициента затухания по данным стандартов указаны в таблице.

Для кабелей с добавлением индексов «А», «АИ», «АИТ» после обозначения коэффициент затухания нормируется примерно на 50% выше.

Требования к упаковке кабелей телевизионных РК

Кабели должны поставляться в бухтах или на барабанах. Строительная длина, минимальная длина маломерных отрезков и минимальный радиус намотки при транспортировании и хранении указаны в таблице.

Требования к маркировке кабелей телевизионных РК

На полиэтиленовой оболочке или оболочке из ПВХ-пластиката для кабелей с наружным диаметром более 4 мм по всей длине кабеля на расстоянии не более 1 м друг от друга должны быть нанесены: обозначение(марка) кабеля; товарный знак предприятия изготовителя или его код; год выпуска кабеля.

На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:

Требования к условиям хранения кабелей телевизионных РК

По условиям климатического исполнения кабели могут храниться в закрытых помещениях или под навесом.

Массогабаритные параметры кабелей телевизионных РК

Ориентировочные массы кабелей для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Кабели должны поставляться в бухтах или на барабанах. Строительная длина, минимальная длина маломерных отрезков и минимальный радиус намотки при транспортировании и хранении указаны в таблице.

Доступные методы контроля качества кабелей телевизионных РК

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр
Могут быть проверены: число проволок в жиле, наличие и плотность экрана, целостность изоляции и оболочки.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: диаметр по изоляции и наружный диаметр.
