Бренд
|
Автопровод |
Минимальная партия/кратность
|
Бухта |
Единица измерения
|
км |
Вес 1 км
|
430 кг |
Объем 1 км
|
0.9606 м3 |
Файлы к МКШ 14х1,5 (Автопровод) (ТУ ВY)
Назначение кабеля МКШ
Кабель МКШ (Кабель монтажный) предназначен для фиксированного межприборного монтажа электрических устройств, работающих при номинальном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В.
Кабель МКШ выпускается по ГОСТ 10348-80.
Описание и конструкция кабеля МКШ

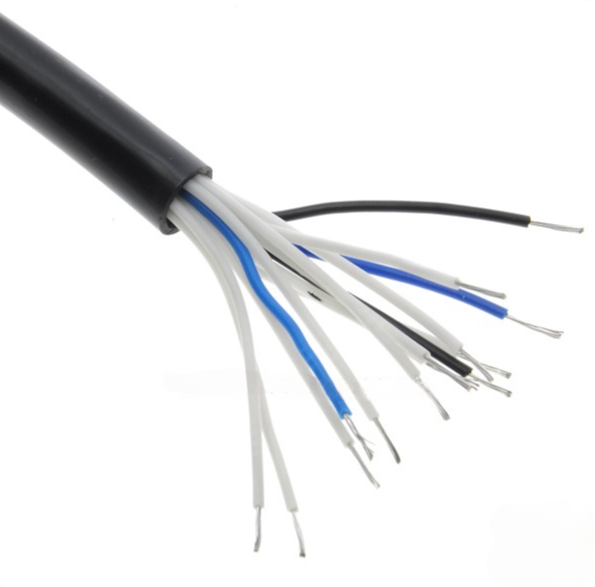

МКШ – кабель с лужеными медными жилами, с изоляцией и оболочкой из ПВХ-пластиката.
Расшифровка обозначения кабеля монтажного МКШ:
«К» - кабель;
«Ш» - в оболочке (шланге).
Пример обозначения: МКШ 5х0,5 - кабель МКШ с пятью жилами сечением 0,5 мм2
Провод МКШ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы. ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.
Диапазон выпускаемых сечений провода МКШ – 0,35; 0,5; 0,75 мм 2. Число жил – от 2 до 14.
Жилы должны быть скручены из медных луженых проволок диаметром не более 0,27 мм для сечения 0,35 мм2, не более 0,31 мм для сечения 0,5 мм2, не более 0,38 мм для сечения 0,75 мм2. Номинальная толщина ПВХ-изоляции составляет 0,5 мм, минимальная 0,4 мм. Изолированные жилы должны быть скручены. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива. Поверх скрученных жил должна быть наложена полиамидная или полиэтилентерефталатная пленка.
Номинальная толщина оболочки кабеля МКШ составляет:
для кабелей с числом жил 10 и 14 – 1,4 мм.
Минимальная толщина оболочки – 0,96 мм и 1,12 мм соответственно.
Максимальный наружный диаметр для кабелей приведен в таблице.
Сечение | Максимальный наружный диаметр, мм |
---|---|
2х0,35 | 7,5 |
3х0,35 | 7,7 |
5х0,35 | 9 |
7x0,35 | 9,6 |
10x0,35 | 12,4 |
14x0,35 | 13,2 |
2x0,5 | 7,8 |
3х0,5 | 8 |
5x0,5 | 9,5 |
7x0,5 | 10 |
10x0,5 | 13 |
14x0,5 | 13,9 |
2x0,75 | 8,3 |
3x0,75 | 8,5 |
5x0,75 | 10 |
7x0,75 | 10,8 |
10x0,75 | 14 |
14x0,75 | 15 |
Условия монтажа и эксплуатации кабеля МКШ
Кабель эксплуатируется в закрытых помещениях и под навесом (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков) при температуре от минус 50°С до плюс 50°С. Монтаж должен производится при температуре не ниже минус 15°С. Срок службы – не менее 15 лет.
Технические характеристики кабеля МКШ
Электрическое сопротивление токопроводящих жил на постоянном токе при приемке и поставке должно быть не более указанного в таблице.
Номинальное сечение,мм2 | 0,35 | 0,5 | 0,75 |
Сопротивление, Ом/км | 58,7 | 41,7 | 26 |
На период эксплуатации и хранения допускается увеличение указанных значений сопротивления жил на 10%.
Электрическое сопротивление изоляции кабеля МКШ на 1 км длины при температуре 20 °С должно быть не менее 10 МОм при приемке и поставке и не менее 0,1 МОм на период эксплуатации и хранения во всем диапазоне рабочих температур.
Кабели МКШ при приемке и поставке должны выдерживать испытания переменным напряжением 2000В частотой 50 Гц в течение 5 мин (на период эксплуатации и хранения – 1000 В). Кабели МКШ должны быть устойчивы к вибрационным нагрузкам в диапазоне частот до 5000 Гц с ускорением до 40 g.
Требования к упаковке кабеля МКШ
Кабели МКШ должны поставляться в бухтах или на барабанах. Внутренний диаметр бухты или диаметр шейки барабана должен быть не менее 100 мм. Строительная длина должна быть не менее 25 м. В одной поставочной партии допускается не более 10% проводов длиной не менее 3 м.
Требования к маркировке кабеля МКШ
На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:
- товарный знак завода-изготовителя;
- условное обозначение кабеля (полное с указанием числа жил и сечения);
- длина в метрах (число отрезков и их длина);
- дата изготовления (год, месяц);
- обозначение ГОСТа.
Требования к условиям хранения кабеля МКШ
По условиям климатического исполнения кабели могут храниться в закрытых помещениях или под навесом.
Доступные методы контроля качества кабеля МКШ
Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.
Визуальный осмотр.
Могут быть проверены: число жил, число проволок в жиле, наличие и плотность экрана, целостность изоляции и оболочки.
Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции, толщина оболочки и наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.
