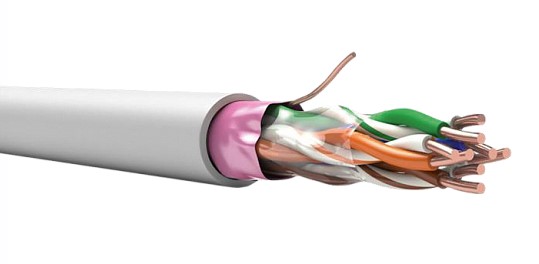

Кабель витая пара F/UTP cat 5e PVC 4х2х0,52 TechnoLAN

Область применения кабелей FTP

В зависимости от типа сетей, в которых используется  кабель FTP, стандарты разделяют его на категории, указанные в таблице.

Наиболее распространены горизонтальные кабели FTP, которые представляют собой одну, две или четыре витые пары, заключенные в общую пластмассовую оболочку. Они предназначены для фиксированного монтажа участков систем от кроссового оборудования до розеток рабочих мест.

Описание и конструкция кабелей FTP

Типы горизонтальных кабелей указаны в таблице.

Обозначение кабеля складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель FTP имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG (номеру 24 соответствует диаметр жилы приблизительно 0,51мм).

Пример обозначения:
5е 4х2х0,5 - кабель без экранирования категории 5е, с четырьмя парами, с диаметром токопроводящих жил 0,5 мм
5е 2х2х24 - кабель в общем экране категории 5е, с двумя парами, с диаметром токопроводящих жил по AWG 24

Требования к конкретным кабелям FTP устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A.

Основные технические параметры кабелей приведены в таблице.

Приведенные параметры кабелей FTP достигаются за счет выполнения медных проводников и изоляции с максимально близкими геометрическими и электрическими параметрами. При этом изоляция кабелей выполняется из сплошного полиэтилена (полипропилена) или пленко-пористой конструкции. Шаг скрутки каждой пары по всей длине кабеля должен поддерживаться предельно стабильно, а шаги скрутки каждой пары должны отличаться друг от друга и быть некратными.

Внешние оболочки кабелей FTP могут выполняться из различных материалов, в том числе и негорючих. Наиболее типовая оболочка для горизонтальных кабелей представляет собой трубку из поливинилхлоридного пластиката серого цвета с добавкой мела для лучшего обламывания при разделке.

Условия монтажа и эксплуатации кабелей FTP

Кабель используется в диапазоне температур от минус 20 °C до плюс 60 °C.

Кабели не распространяют горение при одиночной прокладке.

Минимальный радиус изгиба при прокладке и монтаже — 10 максимальных диаметров кабеля.

Минимальный срок службы — 15 лет.

Технические характеристики кабелей FTP

Параметры передачи для кабелей разных категорий на частоте 1 МГц при длине 100м приведены в таблице.

Требования к маркировке и упаковке кабелей FTP

На внешней оболочке кабелей обязательна маркировка, в которой кроме информации о типе кабеля и производителе требуется нанесение футовых или метровых меток длины.

Особые требования предъявляются к упаковке кабелей. Кроме поставки кабеля на катушках, большинство потребителей требует поставки кабеля в картонных коробках, где кабель стандартной длины 1000 футов (305 м) располагается на бобине или в виде самонесущей бухты и имеет возможность свободной вытяжки из коробки за внешний конец через специальную втулку.

Доступные методы контроля качества кабелей FTP

Приведены методы контроля, которые, не являясь строго соответствующими стандартам, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля стандарту (особенно в части параметров передачи) может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр.
Могут быть проверены: число и расцветка жил, наличие экрана, целостность изоляции и оболочки и легкость (без повреждений) их разделения, маркировка.

Измерение конструкционных размеров.
Может быть проверен с помощью подходящих измерительных инструментов диаметр токопроводящих жил. Существенное отклонение от номинального значения (более 5%) может служить основанием для сомнений в качестве кабеля.
