Кабель силовой огнестойкий ВВГнг(А)-FRLSLTx 2х4,0ок(N) - 0,66 (Конкорд)

Описание и конструкция кабеля ВВГнг(А)-FRLSLTx

Кабель ВВГнг(А)-FRLSLTx силовой, огнестойкий не распространяющий горение с пониженным дымо- газовыделением с низкой токсичностью продуктов горения с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной токсичности.

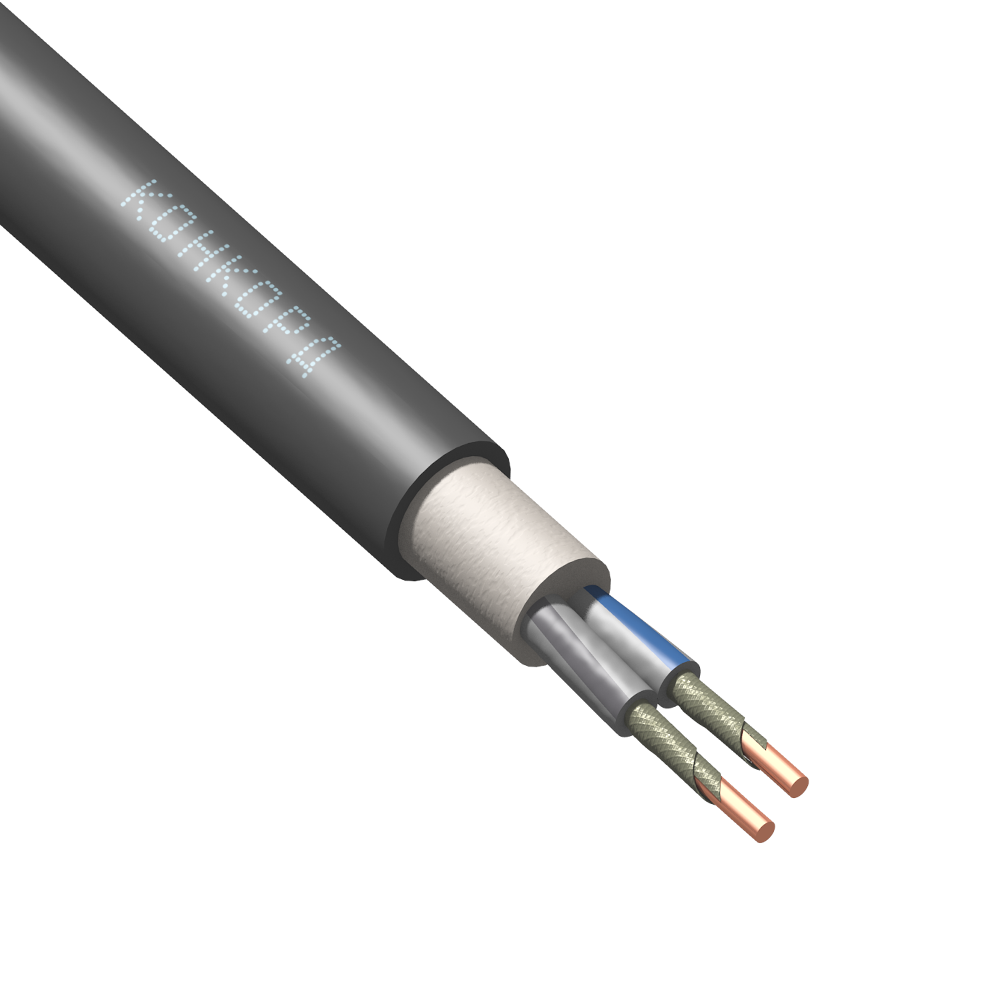

Сердечник кабеля представляет собой скрученные изолированные жилы, каждая из которых покрыта слоем огнестойкой изоляции (термическим барьером), выполненным из двух слюдосодержащих лент, наложенных по спирали и изолирована сверху поливинилхлоридным пластикатом пониженной токсичности. Поверх скрученных изолированных жил наложен заполнитель междужильного пространства, выполненный из ПВХ-композиции пониженной токсичности продуктов горения, придающий кабелю в сечении круглую форму. Оболочка кабеля выполнена из поливинилхлоридной композиции пониженной токсичности черного цвета.

Токопроводящая жила — медная, круглой формы, соответствует классам 1 и 2 по ГОСТ 22483. Токопроводящие жилы сечением до 16 мм² включительно — однопроволочные, сечением свыше 16 мм² — семипроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996. Четырехжильные кабели комплектуются желто-зеленой жилой заземления только по специальному заказу по согласованию с потребителем.

Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон.

• Температура эксплуатации: от минус 50°С до плюс 50°С.
• Температура прокладки и/или перемотки: не ниже минус 10°С.
• Минимальный радиус изгиба: 12 Dн, где Dн — наружный диаметр кабеля.
• Вид климатического исполнения: УХЛ.
• Категория размещения: 1, 5 по ГОСТ 15150.
• Класс пожарной опасности: П1б.1.2.1.2 по ГОСТ 31565.

Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме,- допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996. Буква «А» в обозначении кабелей указывает категорию нераспространения горения при испытаниях по ГОСТ IEC 60332-3-22. Этому типу испытаний соответствует предел распространения горения П1б по ГОСТ 31565.

Отличительной особенностью кабелей исполнения «нг(А)-FRLSLTx» является то, что по сравнению с кабелями исполнения «нг(А)-FRLS», кабели характеризуются пониженным выделением токсичных газов при горении и тлении на единицу объёма кабельного изделия, тем самым эквивалентный показатель токсичности продуктов горения кабельного изделия соответствует классу ПТПМ1 согласно табл. 1 ГОСТ 31565 а также тем, что кабели сохраняют работоспособность не менее 180 минут в условиях воздействия на них открытого пламени.
