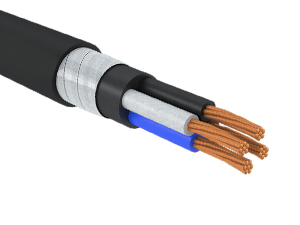

Кабель силовой бронированный ВБбШв(ВБШв) нг(А)-LS 4х35,0- 1

Описание и конструкция кабеля силового бронированного ВБбШвнг-LS

Кабель ВБбШвнг-LS силовой, бронированный не распространяющий горение с пониженным дымо- газовыделением с изоляцией и оболочкой из поливинилхлоридного пластиката.

Кабель ВБбШвнг-LS с круглыми медными жилами, сердечник которого представляет собой скрученные изолированные поливинилхлоридным пластикатом жилы, имеющие отличительную расцветку по изоляции, поверх которых выпрессован заполнитель междужильного пространства, выполненный из полимерной композиции с улучшенными свойствами по пожаробезопасности и придающий кабелю в сечении круглую форму.

Поверх заполнителя налагается защитный покров состоящий из:

— защитного барьера, выполненного из поливинилхлоридной композиции пониженной пожароопасности, наложенного на заполнитель;
— брони, представляющей собой две стальные оцинкованные ленты, наложенные на защитный барьер по спирали таким образом, чтобы верхняя лента перекрывала зазор между витками нижней ленты;
— защитного шланга, выполненного из поливинилхлоридной композиции пониженной пожароопасности и наложенного поверх брони. При этом обеспечивается отделение друг от друга смежных элементов кабельного изделия без повреждения.

Токопроводящие жилы кабелей — медные, круглой формы, соответствуют классам 1 и 2 ГОСТ 22483. Токопроводящие жилы сечением до 16 мм² включительно — однопроволочные, сечением свыше 16 мм² — семипроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996.

Четырехжильные кабели комплектуются желто-зеленой жилой заземления только по специальному заказу по согласованию с потребителем.

— Температура эксплуатации: от минус 50°С до плюс 50°С.
— Температура прокладки и/или перемотки: не ниже минус 15°С.
— Минимальный радиус изгиба: 20 Dн, где Dн – наружный диаметр кабеля.
— Вид климатического исполнения: УХЛ, Т.
— Категория размещения: 1, 5 по ГОСТ 15150.
— Класс пожарной опасности: : П1б.8.2.2.2 по ГОСТ 31565.
— Допустимые условия натяжения кабеля— не более 50 Н/мм².

Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996.

Кабели не распространяют горение при одиночной прокладке (предел распространения горения кабельного изделия при групповой прокладке — П1б по ГОСТР 31565. Кабель характеризуется низким выделением дыма и газов при горении и тлении (показатель дымообразования при горении и тлении ПД2 ГОСТ 31565.
