Кабель бортовой сети БПВЛ 70,0

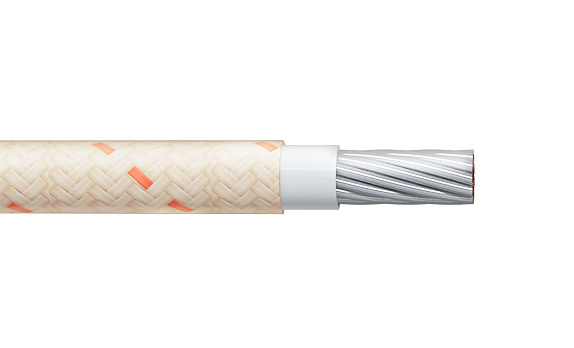

Описание и конструкция

Токопроводящая жила: жила скрученная из медных луженых проволок.

Изоляция: ПВХ пластикат.

Оплетка: из хлопчатобумажной пряжи или комбинированной оплетке из антисептированной крученой хлопчатобумажной пряжи и синтетических нитей в соотношении 1:1, лакированный.

Сечение жилы, мм²: 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0

Технические характеристики

Рабочая температура: от -60°С до +70°С

Строительная длина - не менее 15 м.

Электрическое сопротивление изоляции 1 м провода 5-10 МОм для проводов с жилами сечением 0,35-4,0 мм² и 10 МОм для проводов с жилами остальных сечений.

Испытательное напряжение переменного тока частоты 50 Гц - 1500 В.

Провода стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.

Провода предназначены для работы в диапазоне температур от минус 60 до 70°С.

Провода стойки к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 6,7 102 Па (5 мм рт. ст.) и повышенного до 3 атм (20 мин) атмосферного давления, масла и бензина, соляного тумана и атмосферных осадков (неэкранированные провода). Провода малогорючи.

Срок службы - не менее 15 лет; 95%-ный ресурс - 15000 ч.

Вид климатического исполнения УХЛ и В.

Провода выпускаются 4 цветов: белого, голубого, желтого и красного.

Пример условного обозначения провода марки БПВЛ сечением 0,35 мм красного цвета: Провод БПВЛ 0,35 К ТУ16-505.911-76.
