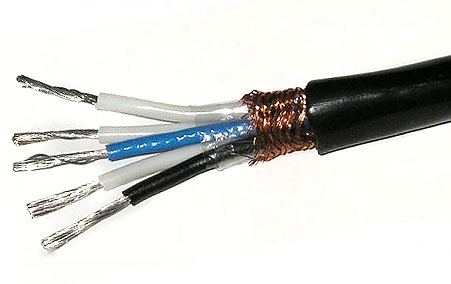

Кабель монтажный МКЭШ 5х0,35 (Автопровод)

Описание и конструкция кабеля монтажного МКЭШ (экранированного кабеля МКЭШ)

Экранированный кабель МКЭШ – кабель с лужеными медными жилами, с изоляцией и оболочкой из ПВХ-пластиката экранированный.

Расшифровка обозначения:

Пример обозначения: МКЭШ 5х0,5 - кабель МКЭШ с пятью жилами сечением 0,5 мм²

Поскольку экранированный кабели МКЭШ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений – 0,35; 0,5; 0,75 мм². Число жил – от 2 до 14.

Жилы кабеля монтажного МКЭШ должны быть скручены из медных луженых проволок диаметром не более 0,27 мм для сечения 0,35 мм², не более 0,31 мм для сечения 0,5 мм², не более 0,38 мм для сечения 0,75 мм². Номинальная толщина ПВХ-изоляции составляет 0,5 мм, минимальная 0,4 мм.

Изолированные жилы должны быть скручены. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива. Поверх скрученных жил должна быть наложена полиамидная или полиэтилентерефталатная пленка.

Экран должен выполняться из медных проволок диаметром не более 0,20 мм с поверхностной плотностью оплетки не менее 65 %.

Номинальная толщина оболочки кабеля монтажного МКЭШ составляет: для кабелей с числом жил до 7 – 1,2 мм; для кабелей с числом жил 10 и 14 – 1,4 мм. Минимальная толщина оболочки – 0,96 мм и 1,12 мм соответственно.

Максимальный наружный диаметр для кабелей приведен в таблице.

Условия монтажа и эксплуатации кабеля монтажного МКЭШ

Кабель МКЭШ эксплуатируется в закрытых помещениях и под навесом (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков) при температуре от -50°С до +50°С. Монтаж должен производится при температуре не ниже минус 15°С. Срок службы – не менее 15 лет.

Технические характеристики кабеля монтажного МКЭШ

Электрическое сопротивление токопроводящих жил на постоянном токе при приемке и поставке должно быть не более указанного в таблице.

На период эксплуатации и хранения допускается увеличение указанных значений сопротивления жил на 10%.

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С должно быть не менее 10 МОм при приемке и поставке и не менее 0,1 МОм на период эксплуатации и хранения во всем диапазоне рабочих температур.

Кабели при приемке и поставке должны выдерживать испытания переменным напряжением 2000 В частотой 50 Гц в течение 5 мин (на период эксплуатации и хранения – 1000 В).

Кабели должны быть устойчивы к вибрационным нагрузкам в диапазоне частот до 5000 Гц с ускорением до 40 g.

Требования к упаковке кабеля монтажного МКЭШ

Кабели должны поставляться в бухтах или на барабанах. Внутренний диаметр бухты или диаметр шейки барабана должен быть не менее 100 мм. Строительная длина должна быть не менее 25 м. В одной поставочной партии допускается не более 10% проводов длиной не менее 3 м.

Требования к маркировке кабеля монтажного МКЭШ

На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:

Требования к условиям хранения кабеля монтажного МКЭШ

По условиям климатического исполнения кабели МКЭШмогут храниться в закрытых помещениях или под навесом.

Массогабаритные параметры кабеля монтажного МКЭШ

Ориентировочные массы кабелей МКЭШдля целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Доступные методы контроля качества кабеля монтажного МКЭШ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве кабеля МКЭШ, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр.
Могут быть проверены: число жил, число проволок в жиле, наличие и плотность экрана, целостность изоляции и оболочки.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции, толщина оболочки и наружный диаметр. Измерение диаметра проволоки d_пр и расчет сечения жилы по формуле 0,785d_пр² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.
