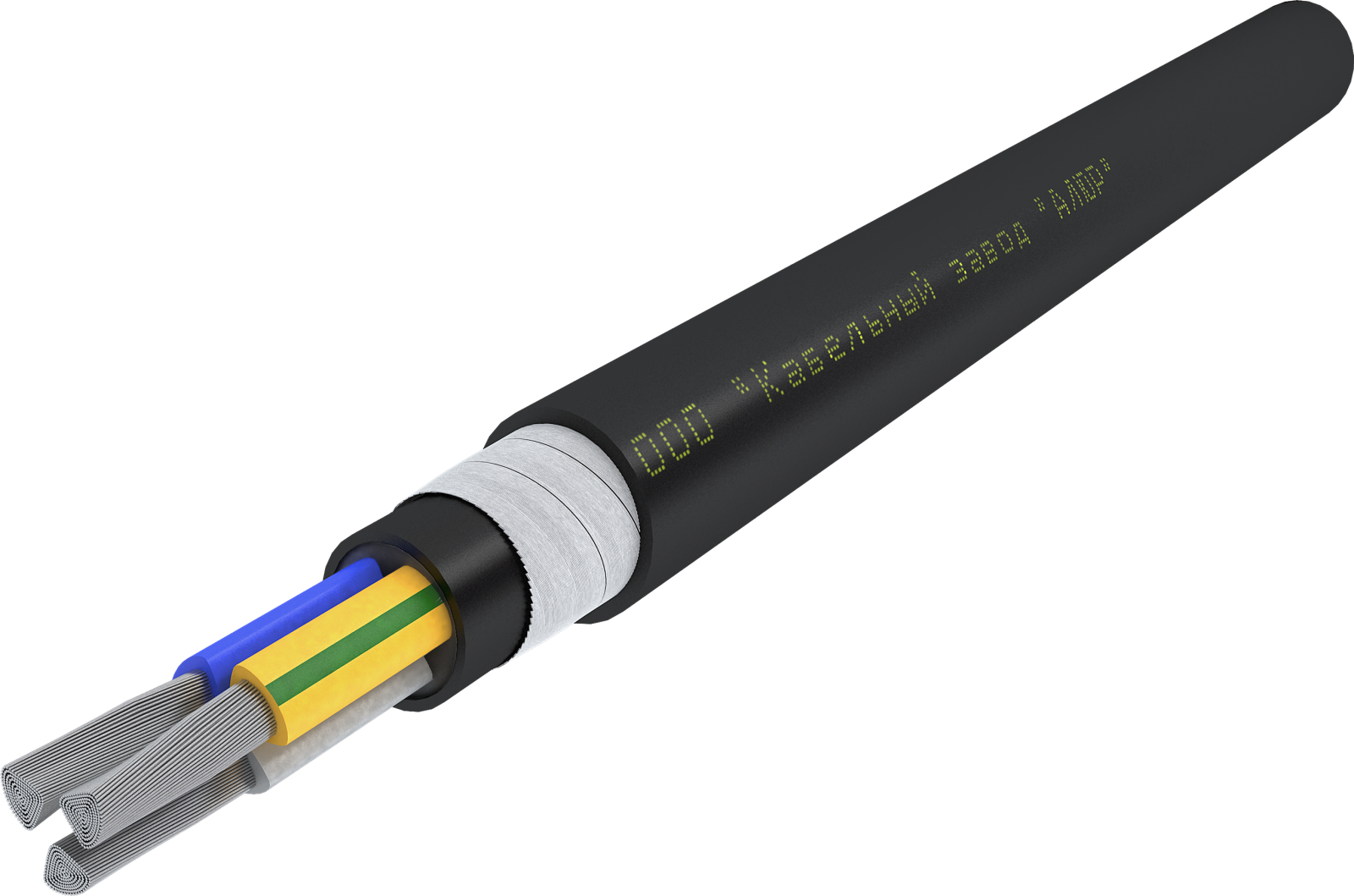

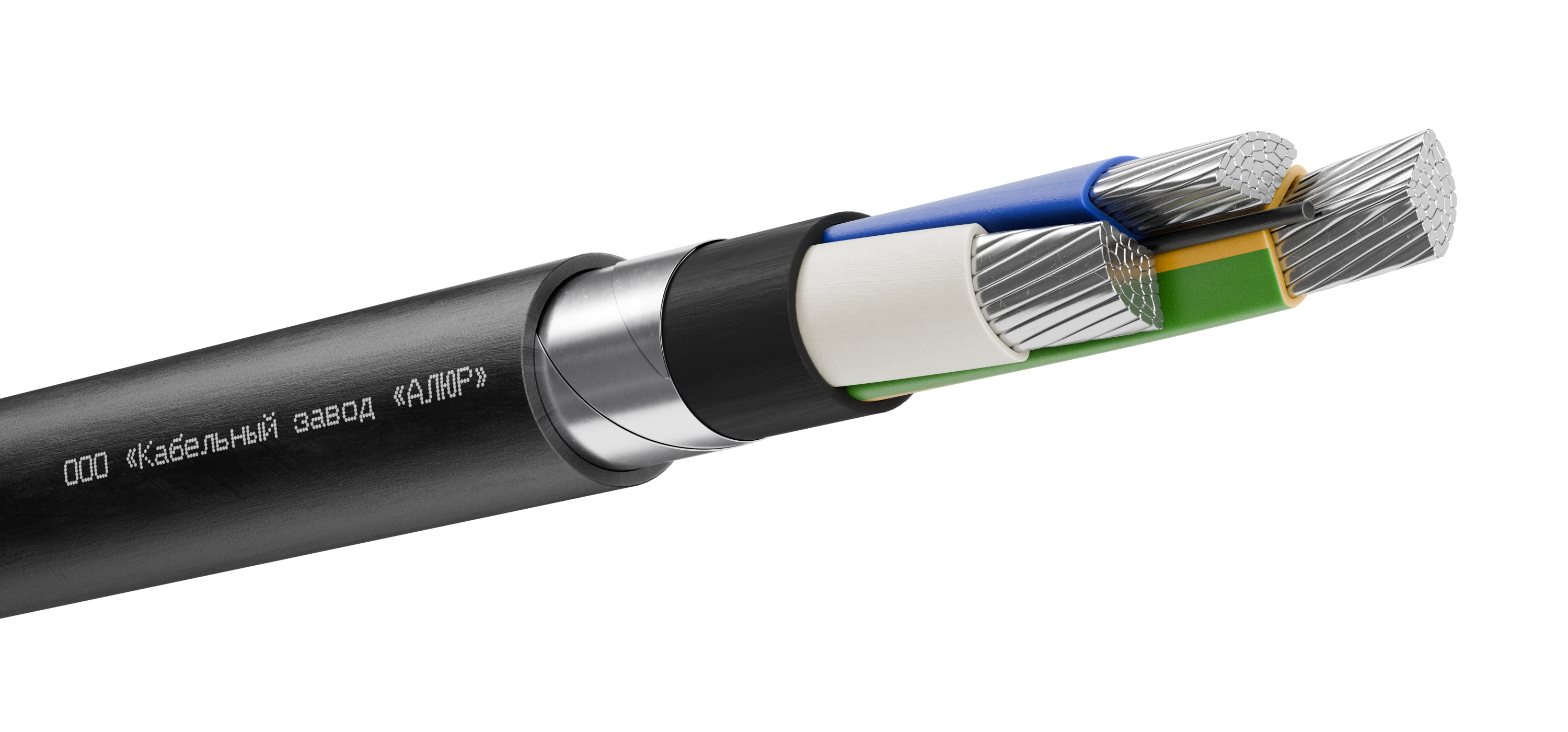

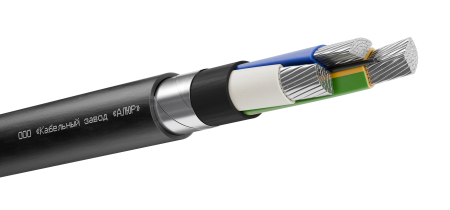

Кабель силовой алюминиевый бронированный АВБШв 3х70,0 мс (N,PE)-1 (Алюр)

Назначение

Описание и конструкция

Жила — однопроволочная или многопроволочная, из мягкой алюминиевой проволоки. Изоляция жил — изоляционный ПВХ пластикат. Сердечник — из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил, в зависимости от их сечения и марки кабеля. Кабели выполняются со всеми жилами одного сечения или с нулевой или заземляющей жилой меньшего сечения.

Оболочка — светотермостойкий ПВХ пластикат, нгLS — с пониженной пожароопасностью с низким дымо-, газо- выделением. Защитный покров БбШв — броня из двух стальных оцинкованных лент наложенных спирально и наружный шланг из ПВХ пластиката.

Условия монтажа и эксплуатации

Прокладка — в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже минус 15°С.

Монтажные радиусы изгиба при прокладке — не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей.

Рабочая температура эксплуатации — от минус 50°С до плюс 50°С.

Длительно допустимая температура нагрева жил при эксплуатации — 70°С.

Допустимый нагрев жил в аварийном режиме 80°С при длительности не более 8 часов в сутки и 1000 часов за весь срок службы.

Срок службы кабелей в нормальных условиях эксплуатации — не менее 30 лет.

Технические характеристики

Электрическое сопротивление изоляции жил при 20 °С, МОм/км, не менее:
при сечении до 1,5 мм2 — 12;
при сечении 2,5–4,0 мм2 — 10;
при сечении 6,0 мм2 — 9;
при сечении 10–240 мм2 — 7.
