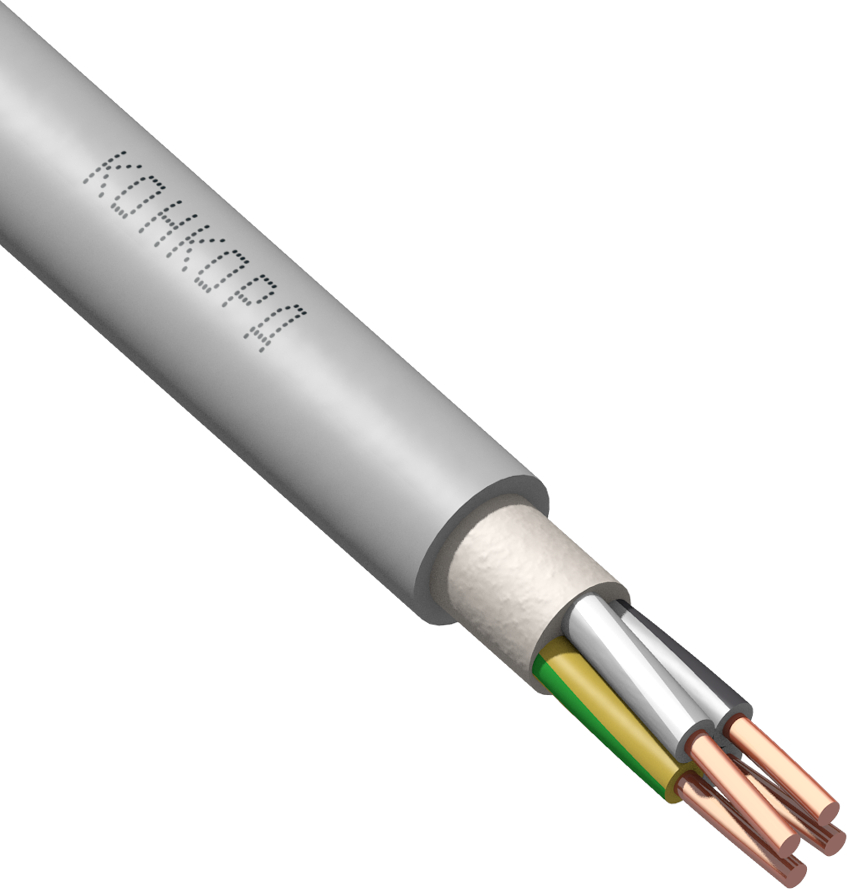

Кабель силовой NUM-J 4х6 - 0,66 (Конкорд)

Описание и конструкция кабеля силового NYM

NYM - кабель силовой с медными токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката с дополнительным заполнением из эластичного материала между скрученными жилами и оболочкой.

К обозначению кабеля, имеющего желто-зеленую жилу для заземления, добавляется через дефис буква «J», не имеющего жилу заземления – буква «О».

Кабели NYM могут иметь от одной до семи жил сечением от 1,5 мм ² до 35 мм². Жилы сечением до 10 мм² выполняются монолитными, сечением 16 мм² и выше – скрученными из отдельных проволок. Все жилы в кабеле выполняются одного сечения. Одно- и двухжильные кабели выполняются только в исполнении «О» (без жилы заземления), остальные – как с жилой заземления, так и без неё.

Изолированные жилы должны иметь отличительную расцветку, указанную в таблице.

Изолированные жилы кабелей NYM с числом жил, более одной, должны быть скручены. Поверх скрученных жил под оболочкой должен быть расположен слой из эластичного материала, который должен заполнять промежутки между жилами, закрывая их с определенной толщиной, и придавать сердечнику круглую форму. Как правило, промежуточный слой выполняется из невулканизированной мелонаполненной резины.

Цвет оболочки кабеля NYM из ПВХ-пластиката – светло-серый. Изолированные жилы, промежуточный слой и оболочка должны легко отделяться при разделке. С этой целью, а также для облегчения снятия оболочки путем надреза и отламывания, в оболочечный ПВХ-пластикат добавляют повышенное количество мела.

Конструктивные параметры отдельных сечений кабеля приведены в таблице.

Условия монтажа и эксплуатации кабелей NYM

Стандарт DIN VDE 0250-204-2000 не оговаривает температуру окружающей среды при эксплуатации, однако температура определяется параметрами ПВХ-пластиката для изоляции и оболочки и может составлять от -15°С до температуры, при которой нагрев жил не превышает +70°С. Прокладку рекомендуется вести с радиусом изгиба не менее 4 наружных диаметров кабеля. Не распространяет горение при одиночной прокладке. Не предназначен для эксплуатации под прямым воздействием солнечных лучей. Срок службы кабелей NYM не регламентируется.

Технические характеристики кабелей NYM

Электрическое сопротивление токопроводящих жил кабеля до 6 мм² на постоянном токе должно быть не более, а электрическое сопротивление изоляции на 1 км длины при температуре 70 °С должно быть не менее значений, указанных в таблице.

Готовые кабели должны выдерживать испытания переменным напряжением 2000 В, приложенным между жилами, в течение 5 мин.

Требования к упаковке кабелей NYM

Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 8 наружных диаметров кабеля NYM.

Требования к маркировке кабелей NYM

Маркировка по поверхности оболочки осуществляется в соответствии с требованиями, установленными в стандартах VDE.

Требования к условиям хранения кабелей NYM

Кабели NYM могут храниться в закрытых помещениях и под навесом при температуре не ниже минус 15°С. Не допускается прямое попадание солнечных лучей.

Массогабаритные параметры кабелей NYM

Ориентировочные массы отдельных кабелей для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей NYMразличных партий и производителей на 10% в меньшую или большую сторону.

Токи нагрузки для кабелей NYM

В соответствии с ПУЭ можно для любых способов прокладки рекомендовать для одиночно расположенных кабелей не превышать токов нагрузки, указанных в таблице.

Доступные методы контроля качества кабелей NYM

Приведены методы контроля, которые, не являясь строго соответствующими стандарту DIN, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля стандарту может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции, заполнения и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции, стенки заполнения и оболочки, а также наружный диаметр. Измерение диаметра проволок d_пр и расчет сечения жилы по формуле 0,785d_пр² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.
