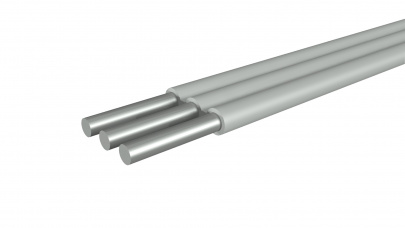

Провод установочный ПАВ (АППВ) 3х4,0

Описание и конструкция проводов АППВ

АППВ – провод с двумя или тремя алюминиевыми жилами, с изоляцией из ПВХ-пластиката.

Расшифровка обозначения проводов АППВ:

«А» в начале – алюминиевая жила;

«ПП» - провод, плоский;

«В» - изоляция из ПВХ-пластиката (винила).

Пример обозначения: АППВ 2,5 - провод АППВ с жилой сечением 2,5 мм ²

Провода АППВ предназначены в основном для бытового применения .

Диапазон выпускаемых сечений – от 2 до 6 мм². Жилы выполняются только монолитными. Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции приведены в таблице.

Условия монтажа и эксплуатации кабеля АППВ

Эксплуатация допускается при температуре окружающей среды от - 50°С до температуры, при которой нагрев жил не превысит плюс 70°С. Монтаж должен производится при температуре не ниже -50°С. Минимальный радиус изгиба при прокладке – 10 наружных диаметров. Не распространяет горение при одиночной прокладке. Срок службы кабеля АППВ – не менее 15 лет.

Технические характеристики кабеля АППВ

Электрическое сопротивление токопроводящих жил на постоянном токе для проводов сечением до 50 мм² при приемке и поставке должно быть не более указанного в таблице.

На период эксплуатации и хранения допускается увеличение указанных значений сопротивления жил на 20%.

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С должно быть не менее 1 МОм при приемке и поставке и не менее 0,01 МОм на период эксплуатации и хранения.

Готовые провода при приемке и поставке должны выдерживать при погружении в воду без предварительной выдержки в ней испытания переменным напряжением 2000 В частотой 50 Гц в течение 5 мин, приложенным между жилой и водой (на период эксплуатации и хранения – 1000 В при тех же условиях). Провода АППВ должны выдерживать навивание при температуре минус 15°С на цилиндр (барабан) диаметром, равным 5 наружным диаметрам провода (на специальной установке непосредственно в холодильной камере).

Требования к упаковке проводов АППВ

Провода должны поставляться в бухтах. Диаметр бухты не регламентируется, но не должен быть меньше, чем 20 наружных диаметров провода.

Строительная длина должна быть не менее 100 м. В одной поставочной партии допускается не более 10% проводов длиной не менее 20 м.

Требования к маркировке проводов АППВ

На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:

На ярлыке должен быть проставлен штамп технического контроля .

Требования к условиям хранения проводов АППВ

По условиям климатического исполнения провода АППВ должны храниться в закрытых помещениях.
